如何正確的使用電纜故障測試儀，快速、準確的查找電纜故障，一直困擾著大家。長期以來，都是憑著經驗判斷查找故障，剛?cè)胧值牟僮魅藛T無法查找電纜故障。我公司十幾年的工作經驗積累，對電纜故障測試儀進行不斷的升級改造，推出這款操作簡便，判距準確的電纜故障測試儀。

在查找故障之前，首先我們要向工作人員詳細了解電纜的情況，例如相鄰的電纜是否帶電在運行，電纜的絕緣情況，判斷是高阻還是低阻故障等。

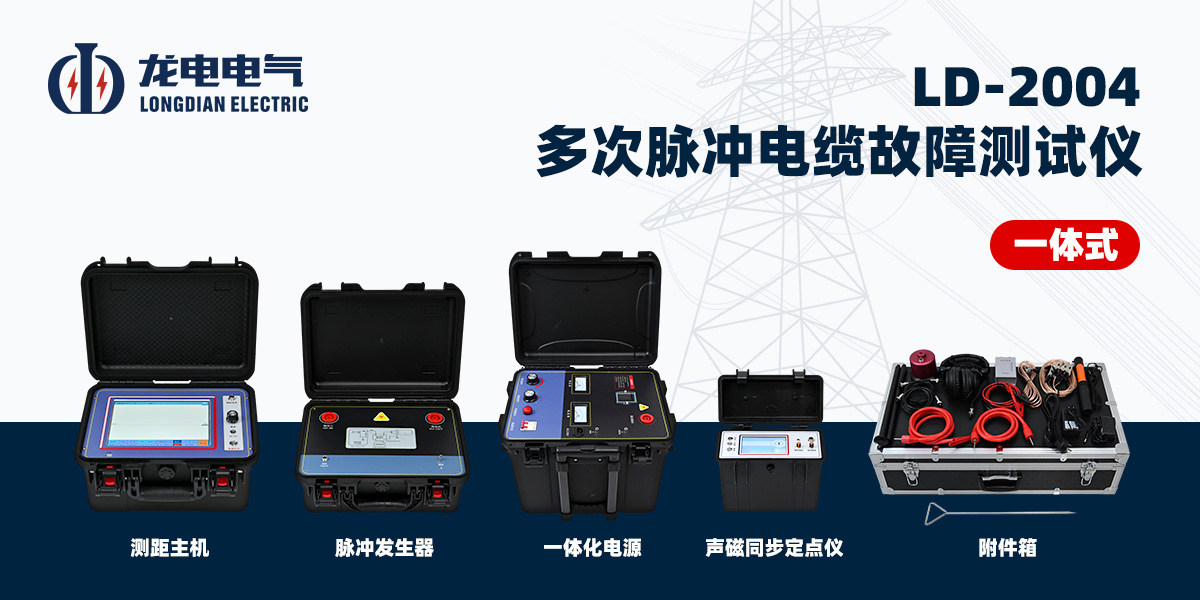

電纜故障測試儀由三大部分組成。

1、測距主機；

2、故障定點；

3、高壓脈沖發生器以及相關的附件。

測距儀有兩種方法測量故障：

一、使用低壓脈沖法：紅色的夾子接在故障相，黑色的夾子接在正常相或接地的鎧上。先測量故障相數據保存，再測量正常相數據保存，調出進行波形對比。如果是開路或小于100歐的低阻故障，通過波形對，就能發現故障點位置。如果是高阻故障，只能測出電纜的總長。

⑴、設置采樣方式：脈沖法

⑵、設置電纜長度：在50m至60Km之間選擇合適的長度。

⑶、設置電纜波速：內置4種常見的，如果有特殊的就直接輸入波速。

⑷、設置好之后，點擊啟動按鍵進行測試。電纜長度自動計算，也可以左右鍵進行細調計算長度。

二、高壓閃絡法：用高壓脈沖發生器去擊穿故障點，讓故障點放電，發出有節奏的放電聲音，放電節奏最好保持在3-5秒放一次電。高壓脈沖發生器有兩款，一款是分體式的，由控制箱、升壓部分、高壓電容、球隙組成。另一款就是將控制、升壓、電容和球隙集成在一起。今天我們使用的是一體式高壓發生器。以一體式高壓發生器作為例子進行演示。使用高壓脈沖發生器一定要注意人身安全，嚴格按以下步驟進行操作。

1、接地線：除了故障相接高壓輸出外，正常相和鎧都要接地，高壓脈沖發生器上面有兩個地，一個是高壓地，另一個設備地。高壓地打地樁單獨接，地樁接地一定要良好，深度在50厘米左右，如果土壤太干燥就要澆水。設備地接到鎧上面的地。故障相懸空接紅色的高壓輸出線，與正常相及四周保持20厘米以上的安全距離。

2、放電棒的地線接在鎧上面。

3、電纜的另一端也要檢查，電纜和設備之間的連接拆除懸空，保持20厘米以上的安全的距離，鎧接地。

4、測距儀和采樣盒連接好，采樣盒和高壓地線平行的擺放在一起，間隔3厘米左右，根據采樣信號進行間距調節，獲取可分析的磁波形。如果采樣波形有，不是一個完整的波形，有兩種原因，一是高阻故障未擊穿故障點，不能產生回波。二是接地不良雖有回波但是不明顯，我們要一一排除解決。

5、接好測試線后，我們開始升壓進行閃絡測距。

⑴、檢查升壓調節旋鈕是否處在起始位置

⑵、將球隙間隙調至2-3mm左右

⑶、打開電源開關，調節旋鈕進行緩慢升壓，察看設備的電壓和電流表，直到放電，放電頻率保持3-5秒放一次。

如果電壓只升了幾千伏就升不起來了，而電流表在慢慢升高，正常的電流在2-3A左右，如果達到3A以上，這時我們要停止升壓，把球隙間距適當調大一點。如果電流降不下來，我們要關閉電源，用放電棒放電之后，再查看球隙的間隙是否正常。

還有一種現象，電壓升到了15KV左右，還是不放電，這時要把球隙的間距適當?shù)恼{(diào)小。

⑷、高壓脈沖發生器開始放電了，我們要打開測距儀，進行閃絡采樣分析故障距離。

首先設置采樣方式：閃絡法

然后點擊“啟動”按鍵進行測量，每閃絡一次，波形自動刷新一次。如果每閃絡一次波形幅值變化比較小，不明顯，這時要調整測距儀的增益旋鈕，增強采樣信號。波形正常情況下是峰值是尖峰，如果尖峰變成方波了，表示增益調的過大，要適當?shù)臏p小。如果波形還是不明顯，我們要適當調整取樣盒和高壓地線之間的間距。

對于部分高阻故障， 不易擊穿形成閃絡性放電， 第一次反射波形往往會有延時， 測試距離偏大， 所以就用后面幾個波形定光標確定故障距離。 對于難于分析的測試波形， 只要后面的波形有規律， 波形間距離基本相等， 就不用管前面的波形， 直接用后面的波形定光標確定故障距離。
