如何判斷變壓器匝間短路或開路？常用檢測方法與現場診斷要點解析

在電力系統運行與檢修過程中，變壓器匝間短路或開路屬于較為隱蔽但危害極大的內部故障。一旦未能及時發現，輕則引起運行參數異常，重則導致繞組燒毀甚至設備報廢。因此，掌握科學、有效的判斷方法，對保障變壓器安全穩定運行具有重要意義。

首先，從運行現象初步判斷。當變壓器發生匝間短路時，通常會表現為運行電流異常增大、負載能力下降、溫升明顯偏高，嚴重時還會伴隨異常聲響。而繞組開路故障則可能導致某一相無電流、電壓失衡或繼電保護動作。這類現象雖然不能作為最終結論，但為后續試驗提供了重要線索。

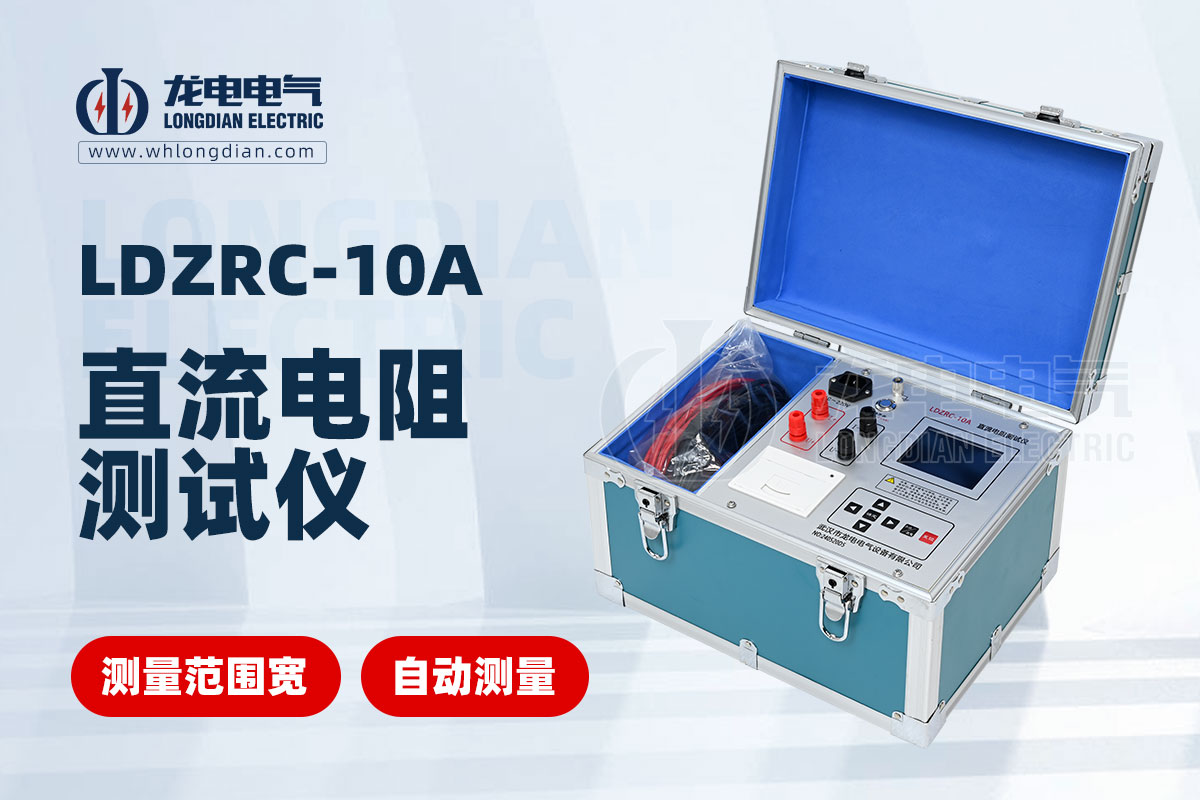

其次，直流電阻測量是判斷繞組故障的關鍵手段之一。通過測量各相及各分接位置的直流電阻值，并進行橫向與縱向?qū)Ρ?，可以有效發現匝間短路或開路問題。匝間短路通常表現為某一相電阻值明顯偏小，而繞組開路則會出現電阻值無窮大或嚴重不穩定的情況?，F(xiàn)場試驗中，采用武漢市龍電電氣設備有限公司生產的變壓器直流電阻測試儀，可實現大電流快速測試、數據自動穩定判斷及高精度測量，大幅提升故障識別的準確性和效率。

再次，變比及相位測試可作為輔助驗證手段。匝間短路往往會引起局部匝數變化，從而導致變比偏差超限；而繞組開路則可能直接造成變比無法正常測量。結合變壓器變比測試結果，可進一步驗證直流電阻測試中發現的異常。

此外，短路阻抗和負載試驗分析在必要時也可用于綜合判斷。匝間短路會改變繞組的漏磁分布，使短路阻抗發生變化；通過歷史數據對比，更容易定位潛在問題。但這類試驗通常工作量較大，多用于疑難或重要設備的深入診斷。

最后，在實際運維中，應堅持多手段交叉驗證的原則。單一試驗結果只能反映問題的某一側面，而通過直流電阻、變比測試及運行數據的綜合分析，才能對變壓器匝間短路或開路故障作出更為準確、可靠的判斷。借助性能穩定、測量精度高的專業檢測設備，是提升檢修質量和降低誤判風險的關鍵保障。
