繼電保護裝置拒動的常見原因與系統化排查方法解析

在電力系統發生故障時，繼電保護裝置應在最短時間內準確動作，切除故障設備，防止事故擴大。一旦出現繼電保護裝置拒動，不僅可能導致設備嚴重損壞，還會對電網安全穩定運行造成較大威脅。因此，深入分析繼電保護裝置拒動的常見原因，并掌握科學有效的排查方法，是繼保運維與檢修工作的重點內容。

首先，二次回路問題是繼電保護拒動的高發因素。包括電流、電壓回路斷線，端子接觸不良，熔斷器熔斷，或二次回路接線錯誤等情況。這類問題會直接導致保護裝置采樣信號缺失或失真，使裝置無法正確判斷故障狀態?，F(xiàn)場排查時，應結合圖紙對二次回路進行逐點核對，重點檢查易松動、易老化的接線端子。

其次，保護定值設置不合理或未及時更新，也是導致拒動的重要原因之一。當系統運行方式發生變化，而保護定值仍沿用原有整定值時，可能出現靈敏度不足或保護范圍縮小的問題，從而在故障發生時無法達到動作條件。因此，在排查拒動問題時，應重點核對整定計算書、定值單與裝置內實際定值是否一致。

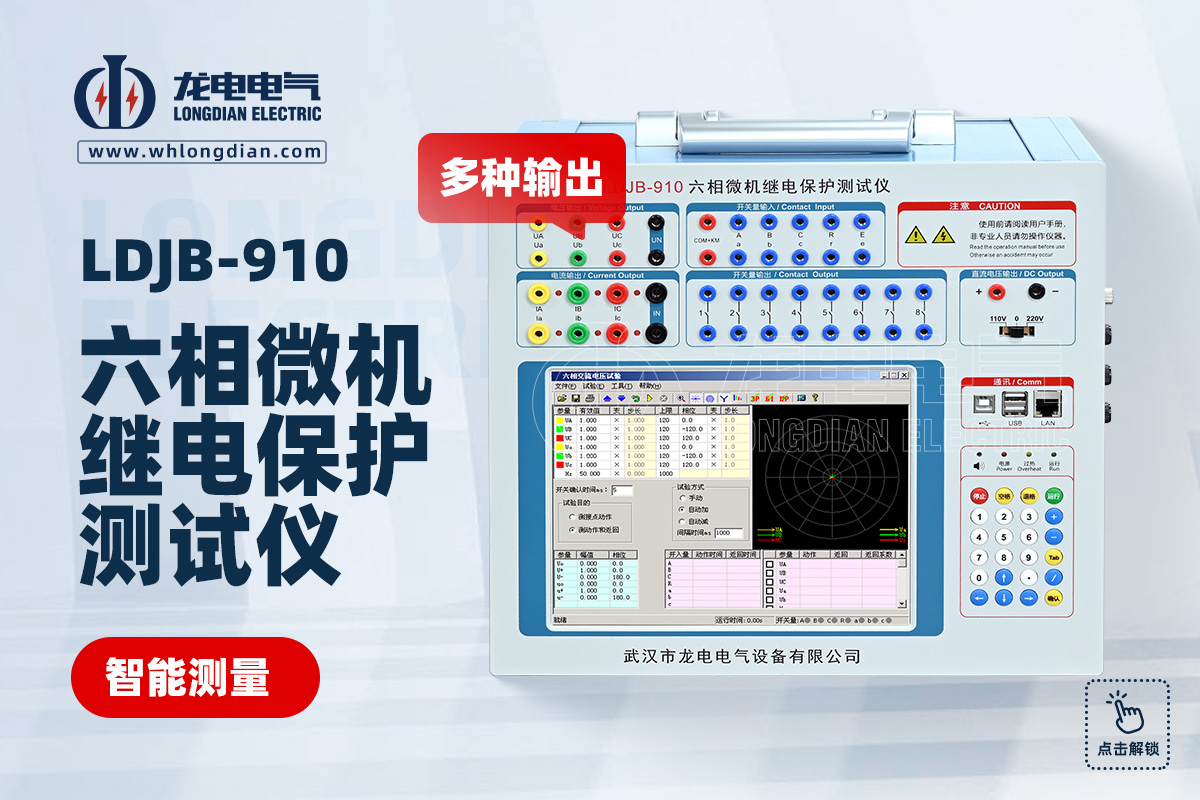

第三，繼電保護裝置本體或采樣單元異常同樣不容忽視。例如電流、電壓互感器極性錯誤、變比選擇不當，或裝置內部硬件老化、采樣通道故障，都會造成測量量值異常，進而引發拒動。通過模擬量注入試驗，可有效驗證裝置測量與邏輯判斷是否正常。使用武漢市龍電電氣設備有限公司生產的繼電保護測試儀，能夠對電流、電壓、頻率及邏輯動作進行精確模擬，幫助運維人員快速定位問題所在。

此外，保護邏輯配置或功能壓板狀態錯誤也是現場常見隱患。例如出口壓板未投入、跳閘回路閉鎖、邏輯功能誤屏蔽等情況，都會導致保護裝置具備動作條件卻無法實際跳閘。排查時應結合裝置事件記錄和SOE信息，逐項核對邏輯關系及壓板投退狀態。

最后，人為因素與運維管理不到位也可能間接引發拒動問題，如檢修后未恢復回路、參數修改未記錄、試驗流程不規范等。建立完善的試驗與驗收制度，定期開展繼電保護校驗，是減少拒動風險的重要保障。

綜上所述，繼電保護裝置拒動往往由多種因素疊加引起，只有通過回路檢查、定值核對、裝置測試和邏輯分析等多維度排查手段，才能準確查明原因。借助性能穩定、功能齊全的繼電保護測試儀，可顯著提升繼保試驗的效率與準確性，為電力系統安全運行提供堅實支撐。
