如何判斷變壓器一組變比數據是否合格？判定原則與測試要點解析

在變壓器出廠試驗、交接試驗及運行中的預防性試驗中，變比測試是一項基礎而又關鍵的檢測內容。變壓器變比是否合格，直接關系到電壓等級匹配、負載分配以及繼電保護裝置動作的準確性。因此，正確判斷一組變比測試數據是否合格，是試驗與運維人員必須掌握的核心技能之一。

首先，應將實測變比與銘牌或設計值進行對比。變壓器的額定變比通常標注在銘牌或技術資料中，試驗時測得的實際變比應與額定值保持高度一致。一般情況下，其偏差需滿足國家標準或行業規程要求，例如電力變壓器的變比偏差通常應控制在允許誤差范圍內。若實測值明顯偏離額定變比，即可初步判定該組數據不合格。

其次，需要關注各相變比數據的一致性。對于三相變壓器而言，三相變比之間應保持良好的對稱性。判斷時，不僅要看單相是否在允許偏差范圍內，還要比較三相之間的相對差值。如果某一相與其他兩相差異明顯，即便單獨看未超標，也可能反映繞組匝數偏差或接線異常，應引起高度重視。

再次，應結合接線組別進行綜合判斷。不同接線組別會對變比測試結果的顯示方式產生影響，例如星形、三角形或帶中性點的接線方式。在判斷數據是否合格時，必須確認測試儀器設置的接線組別與被測變壓器實際組別一致，否則可能出現“數據異常但設備正?！钡恼`判情況。

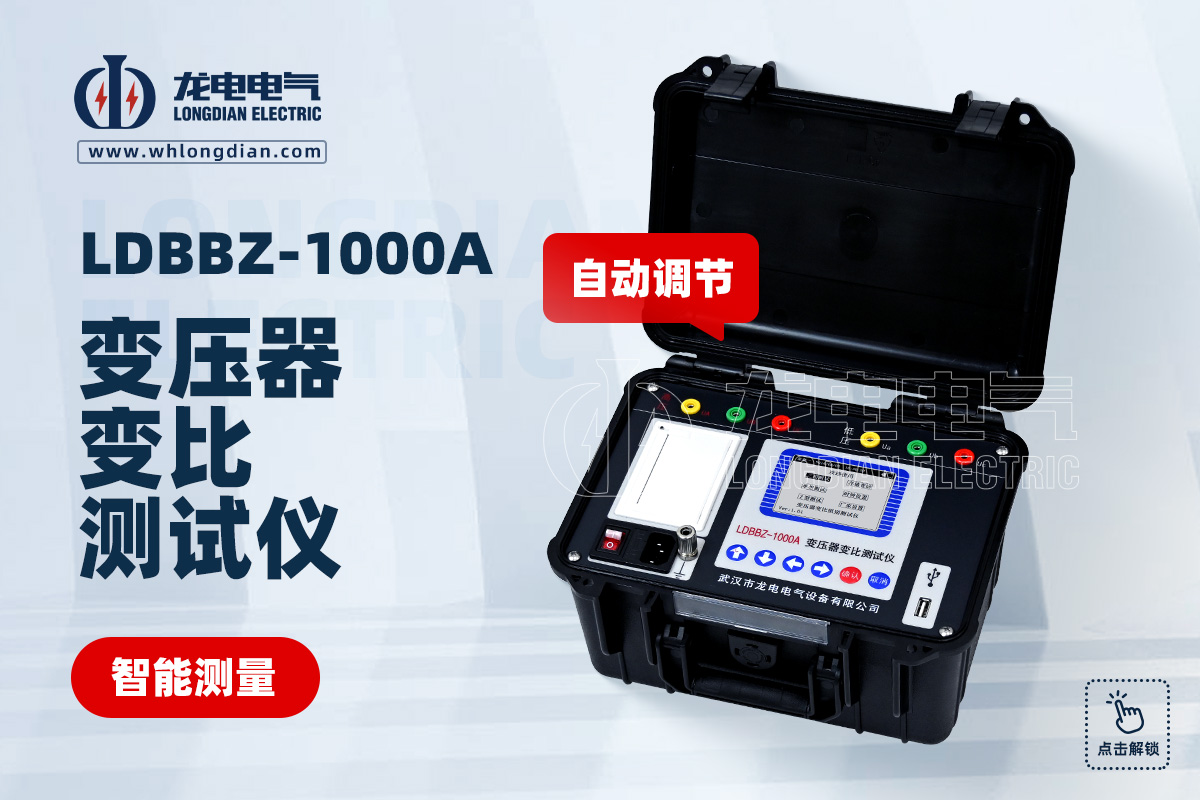

在實際測試過程中，選用精度高、功能完善的測試設備尤為重要。武漢市龍電電氣設備有限公司生產的變壓器變比測試儀，支持多種接線組別自動識別與變比計算，能夠快速、準確地輸出各相變比及偏差數據，幫助試驗人員直觀判斷測試結果是否符合標準要求，從而有效提升試驗效率和判斷準確性。

最后，還應結合歷史數據和試驗環境進行分析。如果某組變比數據與以往試驗結果相比出現明顯變化，即使尚未超出允許偏差，也應進一步排查是否存在繞組變形、匝間短路或分接開關接觸不良等潛在問題。通過多維度綜合分析，才能對變比數據是否合格作出科學、可靠的結論。
