在電力系統計量與繼電保護中，電壓互感器（PT）和電流互感器（CT）的測量準確性直接關系到計量公平性和保護動作可靠性。實際運行中，互感器二次回路所接入的儀表、繼電器及導線長度不同，會導致二次負荷發生變化，從而引起互感器誤差曲線的偏移。深入理解二次負荷變化對互感器誤差曲線的影響機理，對于正確選型、運行評估和現場校驗具有重要意義。

互感器誤差曲線的基本含義

互感器誤差通常包括比差和角差，其隨一次電流（或電壓）變化形成特定的誤差曲線。在額定二次負荷條件下，互感器的誤差曲線經過出廠標定，能夠滿足相應準確級要求。然而，一旦二次負荷偏離額定值，互感器的工作點將發生變化，誤差曲線也隨之產生偏移。

二次負荷變化對電流互感器誤差的影響機理

對于電流互感器而言，二次負荷的增大會導致二次回路阻抗升高，使二次電流減小。為了維持磁通平衡，鐵芯磁通密度隨之上升，勵磁電流顯著增大。當鐵芯逐漸接近飽和區時，勵磁電流在二次電流中的占比增加，直接造成比差增大、角差加劇，誤差曲線在中高電流區明顯上翹，甚至出現非線性突變。

二次負荷變化對電壓互感器誤差的影響機理

電壓互感器對二次負荷同樣敏感。二次負荷增大時，二次電流增加，繞組內的電壓降隨之增大，導致二次輸出電壓降低，表現為比差增大。同時，由于鐵芯磁化狀態發生改變，角差也會隨負荷變化而產生偏移。尤其在接近額定負荷甚至超負荷運行時，誤差曲線整體向不利方向移動，低壓區和額定電壓區的測量精度明顯下降。

誤差曲線變化的綜合表現特征

從整體趨勢來看，二次負荷增加會使互感器誤差曲線出現“抬升”和“畸變”現象：低負荷區誤差變化相對平緩，而在額定點及以上區域，誤差變化幅度明顯增大。若二次負荷長期超過額定值，互感器不僅難以滿足準確級要求，還可能因鐵芯過熱而加速絕緣老化，縮短使用壽命。

現場測試與誤差評估的重要性

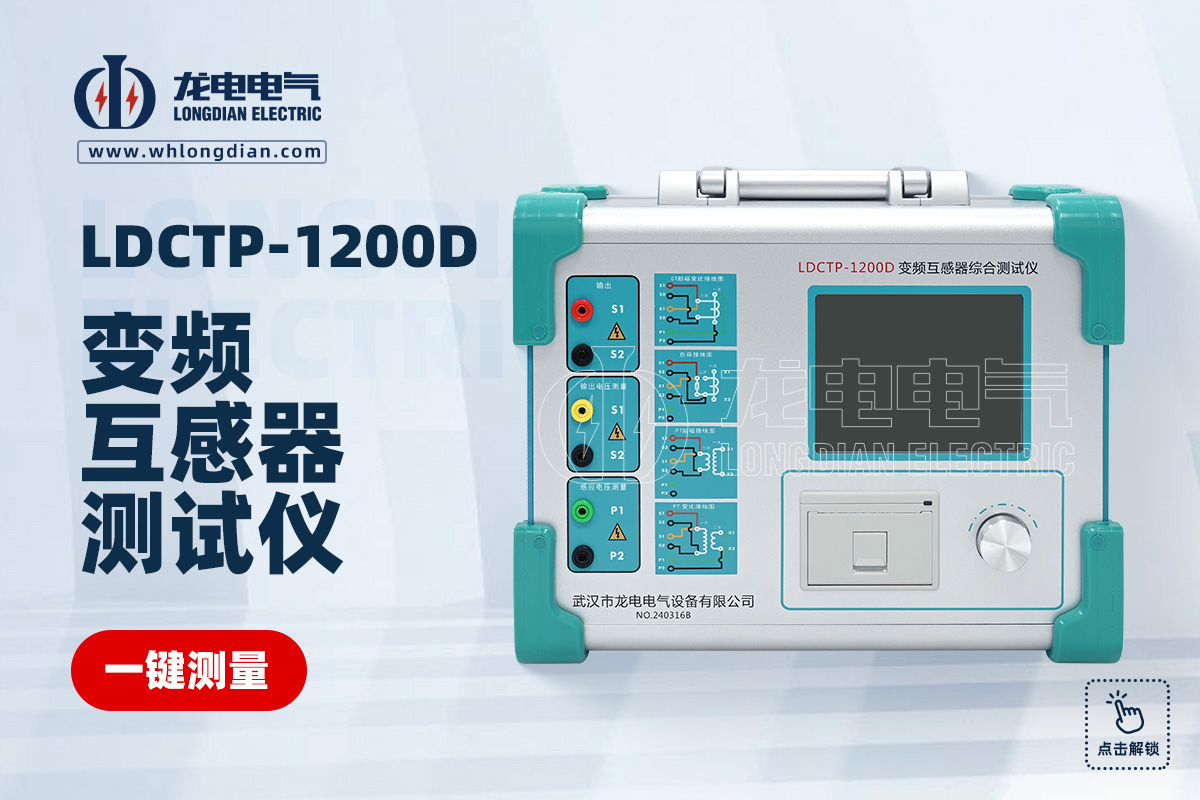

由于現場二次負荷條件往往與出廠試驗環境存在差異，僅依賴銘牌參數難以真實反映互感器的運行精度。通過開展二次負荷下的誤差測試，可直觀獲取誤差曲線變化情況。武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，能夠在不同負荷條件下對互感器比差、角差進行高精度測量，并自動生成誤差曲線，為運行評估、狀態檢修和計量校驗提供可靠數據支撐。

總的來說，二次負荷變化通過影響互感器鐵芯磁化狀態和繞組壓降，直接改變其比差與角差特性，最終體現在誤差曲線的整體偏移和局部畸變上。通過科學控制二次負荷，并借助互感器綜合測試儀開展定量測試分析，可有效保障互感器在實際運行條件下的測量準確性和長期穩定性。
