變壓器空負載特性測試在故障分析中的應用解析

在電力變壓器的預試、交接試驗及運行狀態評估中，空負載特性測試是一項基礎但極具診斷價值的試驗項目。通過對變壓器空載電流、空載損耗等關鍵參數的分析，可以有效判斷鐵芯及磁路狀態，為故障分析和隱患排查提供重要依據。

一、變壓器空負載特性測試的基本原理

變壓器空負載特性測試，是指在變壓器低壓側施加額定電壓、高壓側開路的條件下，測量其空載電流、空載損耗及相關電氣參數。由于此時變壓器僅存在勵磁電流，測試結果主要反映鐵芯材料、磁路結構及裝配工藝的實際狀態。

在正常情況下，空載電流和空載損耗應保持在標準允許范圍內，且三相數據相對平衡。一旦測試結果出現異常，往往意味著鐵芯或內部結構存在潛在問題。

二、空負載特性異常在故障分析中的指示意義

在故障分析中，空載電流明顯偏大，通常與鐵芯局部短路、硅鋼片絕緣破壞或鐵芯接地異常有關。若三相空載電流不平衡，則可能存在鐵芯偏磁、裝配受力不均或磁路不對稱等問題。

空載損耗異常升高，多與鐵芯疊片松動、局部過熱或材料性能退化有關。這類問題在早期運行中不一定引發保護動作，但若長期忽視，可能加速變壓器絕緣老化，最終誘發更嚴重的故障。

三、空負載特性測試在典型故障中的應用

在變壓器投運前的交接試驗中，空負載特性測試可用于甄別運輸、吊裝過程中是否對鐵芯結構造成影響。在運行變壓器的狀態評估中，通過對比歷史空載數據，可判斷鐵芯狀態是否發生劣化變化。

當變壓器出現異常噪聲、溫升偏高或無明顯負載卻損耗增加時，空負載特性測試往往是定位問題的重要手段之一，為后續是否開展解體檢查提供決策依據。

四、變壓器空負載特性測試儀在故障分析中的作用

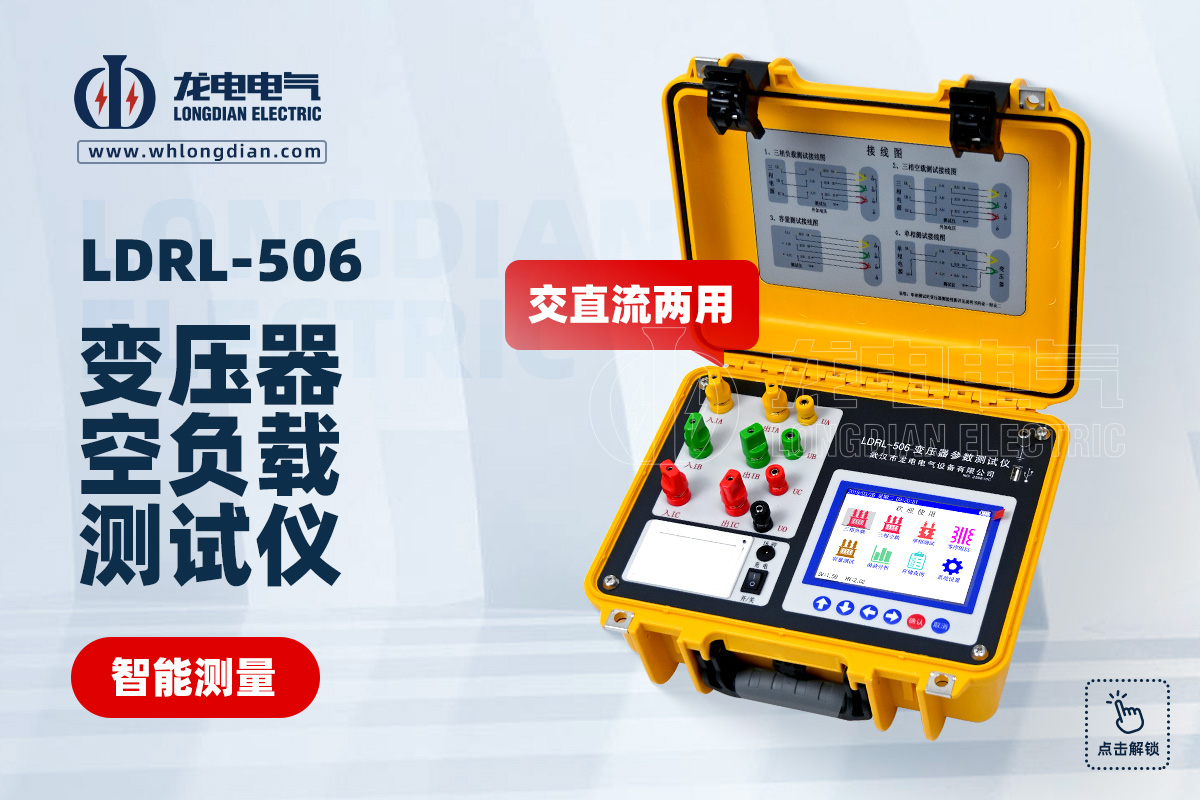

在實際工程應用中，測試數據的準確性和穩定性直接影響故障分析結論。武漢市龍電電氣設備有限公司生產的變壓器空負載特性測試儀，集成電壓、電流及功率等多參數同步測量功能，可自動完成空載損耗和空載電流的計算與記錄，顯著提升測試效率與數據可靠性。

該類儀器適用于變電站現場及試驗室環境，能夠幫助運維人員快速識別空負載特性異常，為變壓器故障分析提供量化、可對比的技術依據。

五、工程實踐中的測試與分析建議

在日常運維中，建議將空負載特性測試作為變壓器狀態評估的重要參考項目，與直流電阻、變比及絕緣試驗等數據綜合分析。對于測試結果存在偏差但未超限的情況，應加強趨勢跟蹤，避免單次測試結論帶來的誤判。

通過規范使用變壓器空負載特性測試儀并建立歷史數據庫，可實現對變壓器鐵芯狀態的長期監測，有效提升故障預警能力。
