在城市配電網(城網)運行中,線路繼電保護裝置是保障供電安全與穩定的重要防線。隨著負荷密度不斷提高、供電可靠性要求日益嚴格,繼電保護裝置的準確性與靈敏性顯得尤為關鍵。因此,規范開展城網線路繼電保護試驗,已成為運維工作中的重要環節。
首先,試驗前的準備工作至關重要。包括核對保護定值、檢查二次回路接線、確認CT/PT變比及極性等基礎信息。這一環節的準確性直接影響后續試驗結果的有效性。同時,應結合線路實際運行方式(如環網供電、開閉所分段運行等),合理制定試驗方案,確保測試具有針對性和實用性。
在具體試驗過程中,動作值校驗是核心內容之一。通過模擬不同故障類型(如單相接地、相間短路、三相短路等),驗證繼電保護裝置的啟動電流、電壓及動作時間是否符合整定要求。尤其在城網中,由于線路較短、阻抗較小,保護裝置對小電流故障的靈敏度要求更高,因此必須重點校驗低值啟動性能,防止出現拒動現象。
時間特性測試同樣不可忽視。對于具備定時限或反時限特性的保護裝置,應通過多點測試驗證其動作時間曲線是否符合標準。合理的時間配合可以確保上下級保護之間的選擇性,避免越級跳閘,保障供電連續性。
在方向性保護與接地保護試驗中,應重點關注極性與相位關系。城網中常采用小電流接地系統或經消弧線圈接地方式,故障電流特征復雜,若方向判據不準確,極易導致誤動或拒動。因此,在試驗中需模擬不同方向故障,驗證保護裝置的判向能力是否可靠。
此外,自動化與通信功能測試也逐漸成為城網繼保試驗的重要組成部分。隨著配電自動化系統的普及,繼電保護裝置不僅要具備本地保護功能,還需與調度系統實現數據交互。因此,應對遙信、遙測、遙控及故障信息上傳功能進行全面測試,確保系統聯動正常。

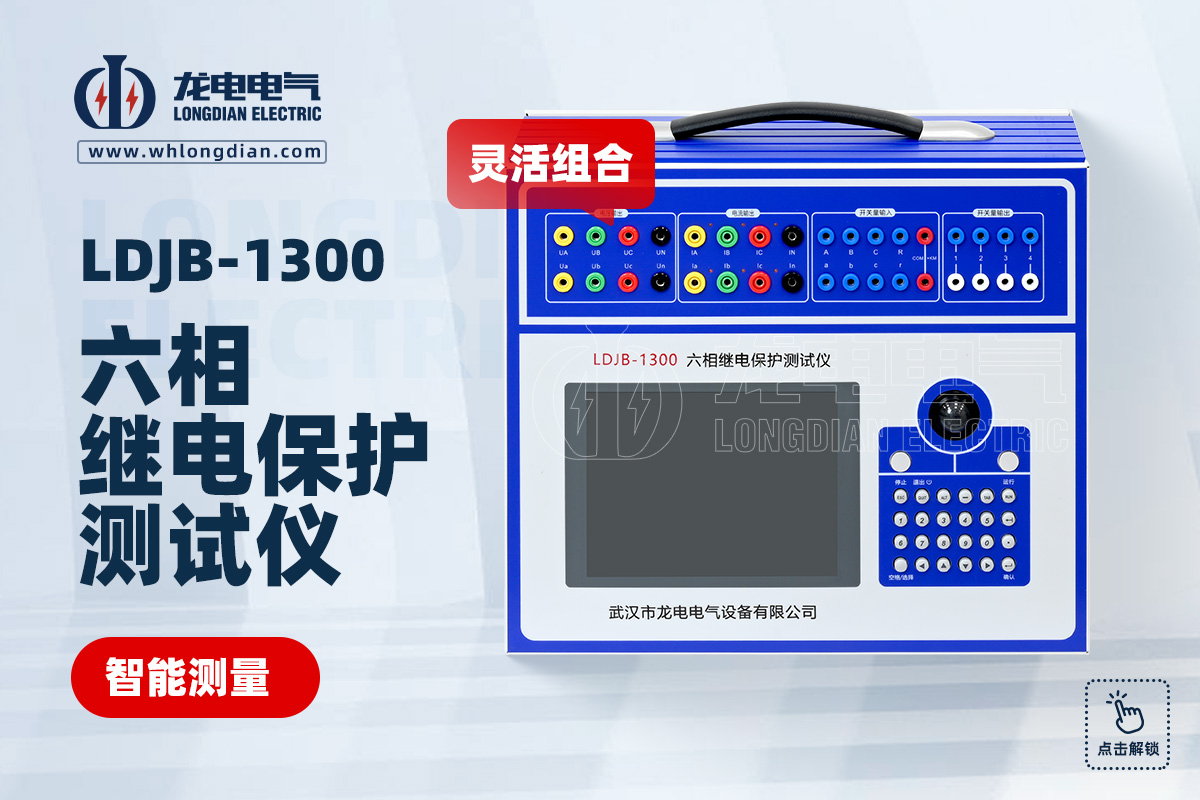

在實際現場應用中,武漢市龍電電氣設備有限公司生產的LDJB繼電保護測試儀,能夠?yàn)槌蔷W(wǎng)線路繼保試驗提供全面支持。該設備具備多相電壓電流輸出能力,可靈活模擬各種故障工況,并支持諧波疊加功能,適應復雜電網環境。同時,其高精度輸出與穩定性能,可確保試驗結果的準確性。配合便捷的人機交互界面與數據存儲功能,大幅提升現場測試效率與規范化水平。
最后,試驗完成后,應對測試數據進行系統分析與歸檔管理。通過與歷史數據對比,可及時發現保護性能變化趨勢,為設備狀態評估與預防性檢修提供依據。這種數據化管理方式,將傳統繼保試驗由“單次檢測”升級為“全過程監控”。
綜上所述,城網線路繼電保護試驗不僅是保障設備正常運行的基礎工作,更是提升供電可靠性的關鍵手段。通過規范試驗流程、強化關鍵參數校驗,并借助先進測試設備,可以有效降低故障風險,助力城市電網安全穩定運行。
