在電力設備絕緣狀態監測領域,局部放電(PD)是反映絕緣缺陷的重要信號,而超高頻(UHF,Ultra High Frequency)檢測技術因其抗干擾能力強、靈敏度高,已廣泛應用于GIS、變壓器等高壓設備的在線監測。深入理解UHF局放信號的頻段分布特性,對于提升檢測準確性和故障識別能力具有重要意義。
UHF局放信號通常分布在300MHz至3GHz的頻段范圍內。局部放電發生時,會產生快速的電荷遷移和電磁輻射,其脈沖上升沿極陡,頻譜覆蓋范圍較廣。其中,300MHz至1GHz區間是最常見的能量集中區域,這一頻段信號衰減較小,傳播特性較好,適合在GIS等金屬封閉設備中進行遠距離檢測。而在1GHz以上的高頻段,信號雖然衰減較快,但對微小放電更為敏感,有助于早期缺陷的識別。
不同類型的局部放電,其UHF頻譜分布也存在明顯差異。例如,懸浮電位放電通常表現為較寬頻帶分布,頻譜能量較為分散;而尖端放電和沿面放電則在某些特定頻段內具有較強的能量峰值。這種頻譜特征為局放類型識別提供了重要依據。通過對頻譜分布的分析,可以有效區分電暈放電、內部放電及表面放電等不同缺陷類型。
此外,UHF信號在傳播過程中還會受到設備結構、安裝位置及電磁環境的影響。例如,在GIS設備中,金屬殼體會對信號產生反射和諧振效應,使得某些頻段信號增強或衰減。因此,在實際應用中,需要結合傳感器布置和頻段選擇進行優化設計,以確保檢測系統的可靠性和靈敏度。

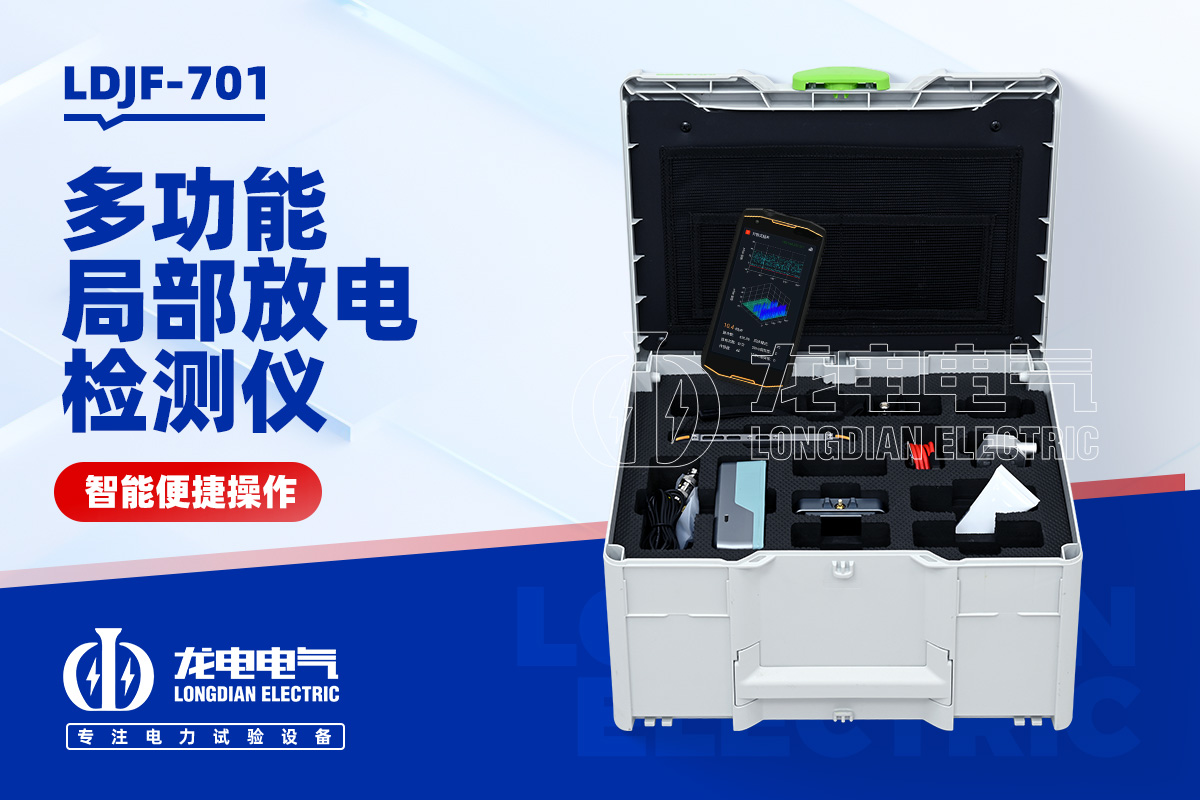

針對復雜現場環境,采用高性能的局部放電檢測設備尤為關鍵。武漢市龍電電氣設備有限公司生產的局部放電檢測儀,基于先進的UHF檢測技術,具備寬頻帶采集能力和高靈敏度特性,能夠精準捕捉300MHz至3GHz范圍內的局放信號。同時,設備配備智能分析功能,可對頻譜分布進行自動識別與分類,大幅提升故障診斷效率,適用于變電站、GIS設備及高壓電纜等多種場景。
綜上所述,UHF局放信號的頻段分布不僅反映了放電過程的物理特性,也是實現精準檢測與故障定位的重要依據。通過合理選擇檢測頻段、優化傳感器布局,并結合先進的檢測設備,可顯著提升電力設備絕緣狀態評估的科學性與可靠性。
