在電力系統運行中，繼電保護裝置的動作準確性直接關系到電網的安全穩定。而開關量時序測試，作為繼電保護校驗的重要內容之一，主要用于驗證保護裝置在故障發生時各輸出接點動作的先后順序及時間配合是否正確，是確保保護邏輯無誤的重要手段。

繼電保護開關量時序測試的第一步是試驗準備。測試人員需要根據被測保護裝置的原理圖和動作邏輯，明確需要采集的開關量信號，包括跳閘出口、信號輸出、閉鎖信號等。同時，對測試儀器進行檢查與校準，確保時間測量精度滿足要求。通常建議使用具備多通道同步采集能力的繼電保護校驗儀，以保證測試數據的準確性與一致性。

第二步是接線與參數設置。按照測試方案，將繼電保護裝置的各開關量輸出端子接入測試儀對應通道，并設置觸發方式和采樣時間分辨率。對于復雜保護邏輯，可設置多觸發條件，實現對不同動作階段的精確捕捉。在這一過程中，應特別注意接線正確性，避免因誤接導致測試結果偏差。

第三步是施加試驗量并觸發保護動作。通過繼電保護校驗儀向被測裝置注入模擬故障電流、電壓等量，使保護裝置按設定邏輯動作。此時，測試儀將自動記錄各開關量的動作時間點，并生成完整的時序曲線。這一步是整個測試的核心，要求試驗過程穩定、重復性好，以便進行多次對比分析。

第四步是數據分析與結果判斷。測試完成后，通過對各開關量動作時間進行比對，判斷其是否符合設計要求。例如，跳閘信號應在保護判據成立后及時輸出，重合閘或閉鎖信號應按既定邏輯順序動作。若發現時序異常，如動作延遲、順序顛倒等，應結合保護原理進一步排查原因。

最后一步是形成測試報告與歸檔。將測試數據、時序曲線及分析結果整理成標準報告，為設備驗收、運維檢修提供依據。規范的測試記錄不僅有助于問題追溯，也為后續設備狀態評估提供重要參考。

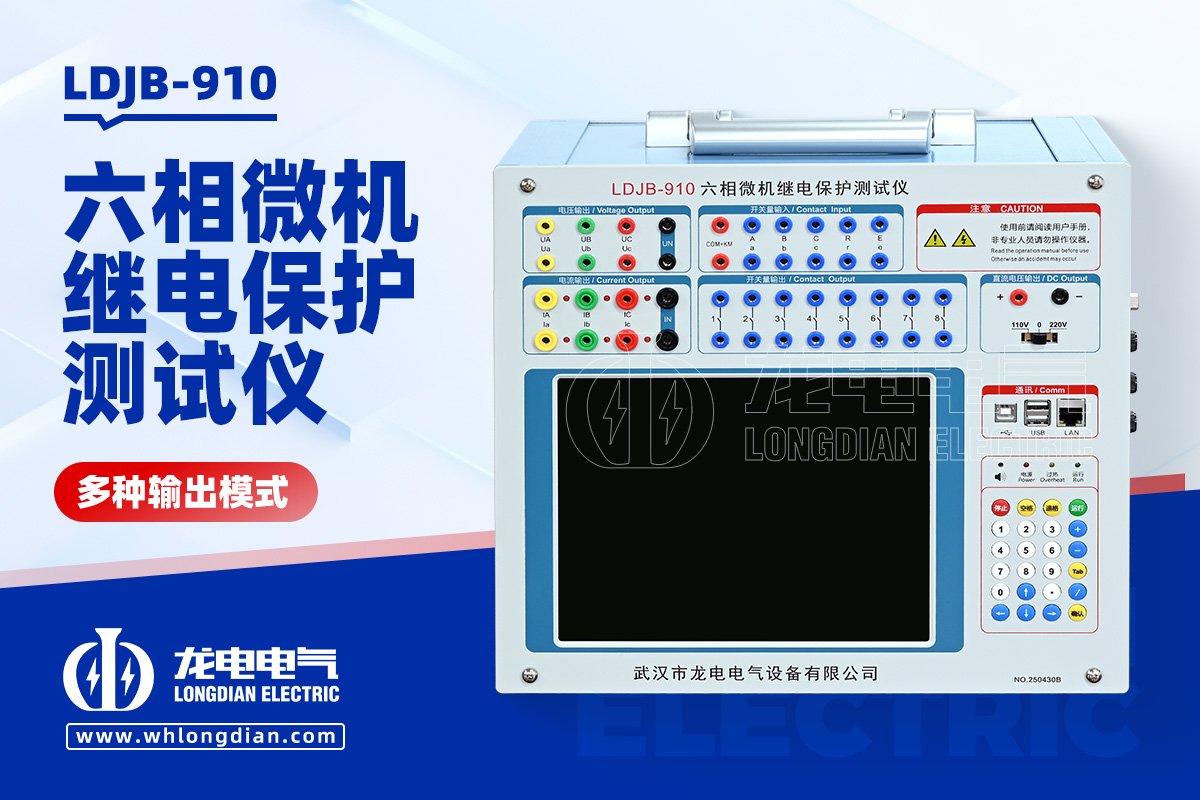

在實際應用中，選用高性能測試設備能夠顯著提升測試效率與精度。武漢市龍電電氣設備有限公司生產的繼電保護校驗儀，具備高精度時序測量、多通道開關量采集及智能分析功能，可實現復雜保護邏輯的快速驗證，廣泛應用于變電站調試、電力檢修及繼保實驗室等場景。

綜上所述，繼電保護開關量時序測試是保障電力系統安全運行的重要環節。通過規范的測試步驟和先進的檢測設備，可以有效提升繼電保護裝置的動作可靠性，降低誤動和拒動風險。
