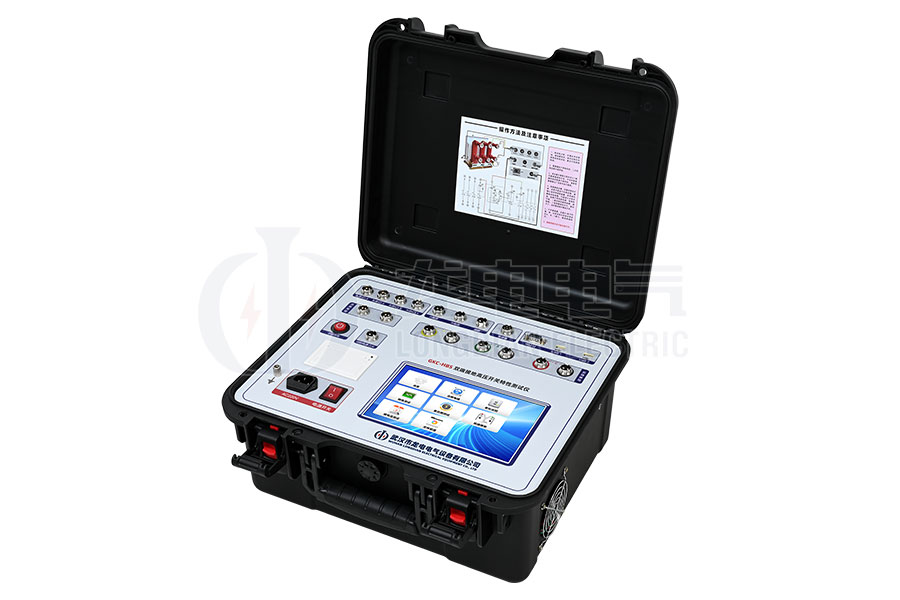

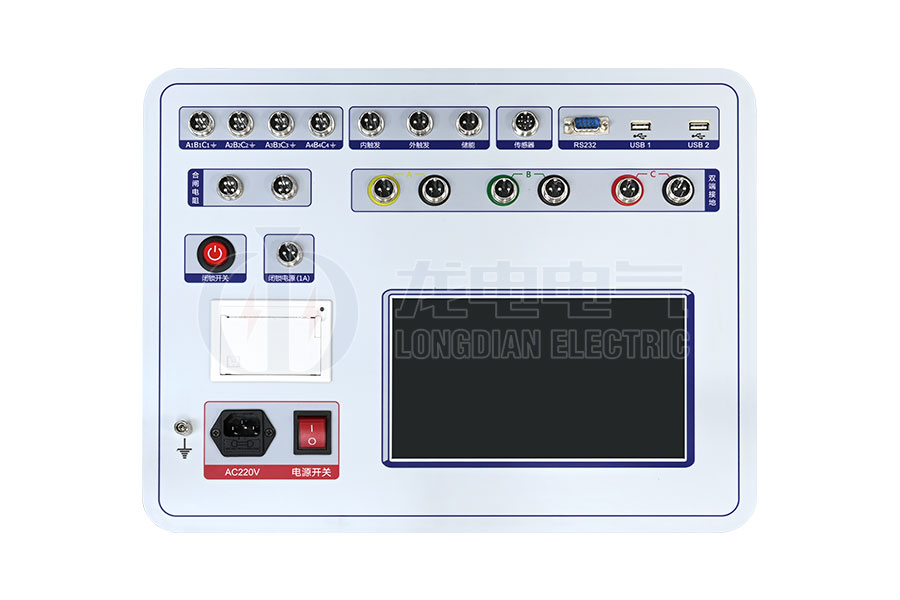

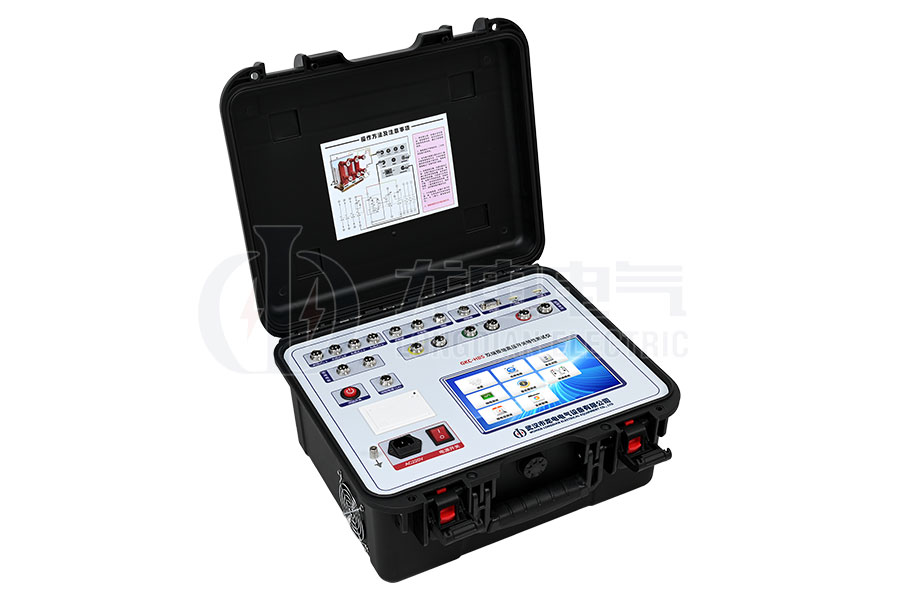

LDGKC-HBS雙端接地斷路器機械特性測試儀

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

為了滿足廣大用戶對各類斷路器機械特性測試的需求，武漢龍電電氣精心研發了全新的斷路器機械特性測試儀。LDGKC-HBS雙端接地斷路器機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還滿足合閘電阻、六路雙端接地的測試，使得測試儀能夠?qū)嗦菲鬟M行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

◆ 核心性能概覽：

LDGKC-HBS雙端接地斷路器機械特性測試儀采用先進的嵌入式工控機設計，搭載基于Cortex?-A8的高性能主板，主頻高達1GHz，配合1GB閃存，確保系統啟動迅速，僅需16秒即可進入工作狀態。配備9英寸全彩大屏，運行流暢的Windows操作系統，界面設計人性化且直觀，支持觸摸屏操作及中英文輸入，極大提升了現場操作的便捷性與用戶體驗。

◆ 高效打印功能：

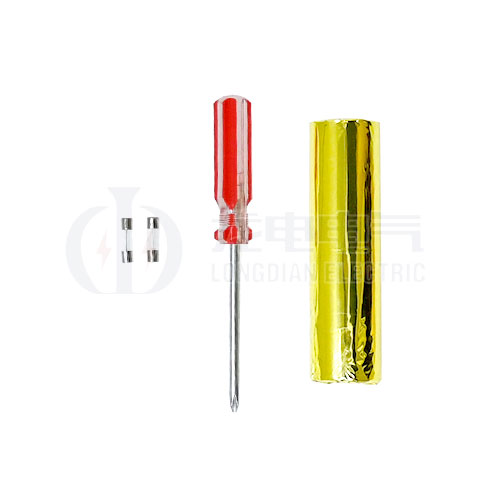

內置高速熱敏打印機，能夠即時打印測試數據、觸頭波形、行程曲線及電流曲線等關鍵信息，為現場調試與記錄提供了極大的便利。

◆ 集成式操作電源：

LDGKC-HBS雙端接地斷路器機械特性測試儀內置DC6～270V可調電源，最大電流可達20A，無需外接二次電源，使用靈活便捷。支持任意整定分、合閘線圈的動作電壓值，并具備斷路器低電壓動作試驗功能，滿足多樣化的測試需求。

◆ 全面?zhèn)鞲衅髋渲茫?/strong>

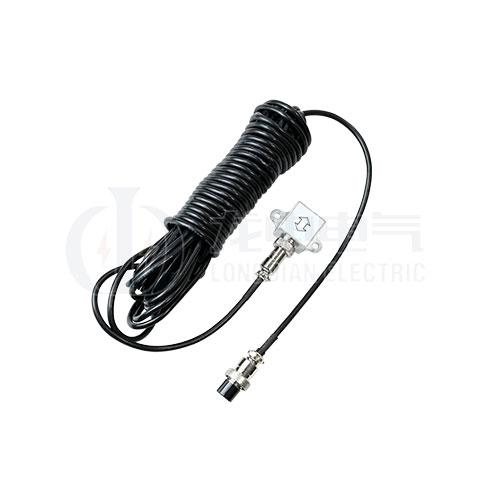

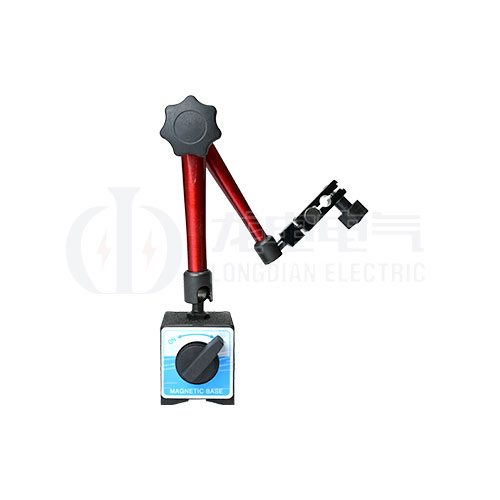

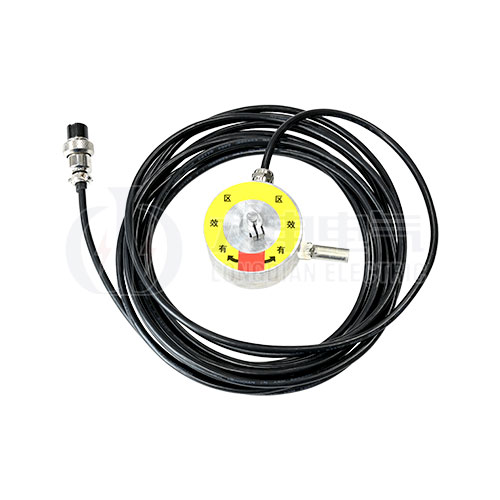

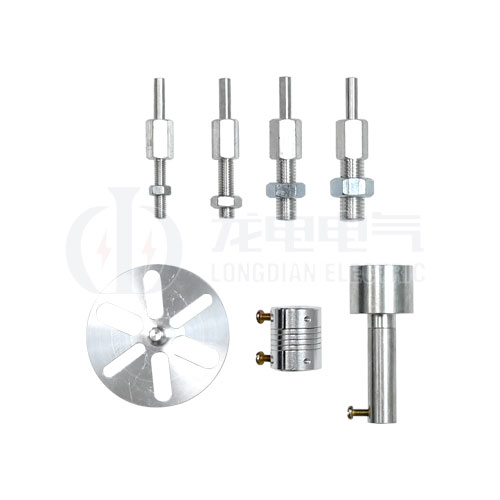

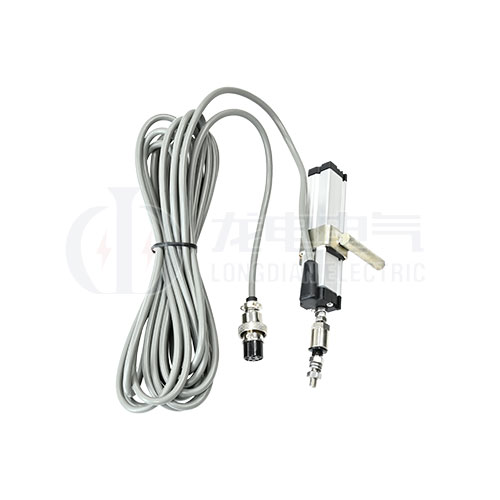

配備直線、旋轉、萬能及激光（選配）等多種高精度傳感器，結合專用固定多功能接頭與支架，安裝簡便快捷，確保測試數據的準確性與可靠性。

◆ 廣泛適用性：

適用于全球范圍內生產的各類SF6開關、GIS組合電器、真空開關及油開關，滿足不同場合下的測試需求。

◆ 數據圖形化展示與分析：

單次開關動作即可獲取全部數據及圖形，實現數據與圖形的同屏顯示。支持速度再計算，無需重復測試。能夠直觀展示包括合閘、分閘行程曲線，線圈電流曲線，電機儲能曲線，時間曲線等在內的多種關鍵曲線，并提供詳盡的數字與圖形分析功能。

◆ 大容量數據存儲與傳輸：

主機內置大容量存儲空間，可保存多達30000組試驗數據（支持存儲卡擴展），并配備實時時鐘功能，便于數據存檔與管理。同時，提供2個USB接口，支持鼠標操作及數據直傳U盤，可選配RS232接口聯機操作及無線平板操作，實現數據的靈活傳輸與遠程分析。

◆ 多功能測試能力：

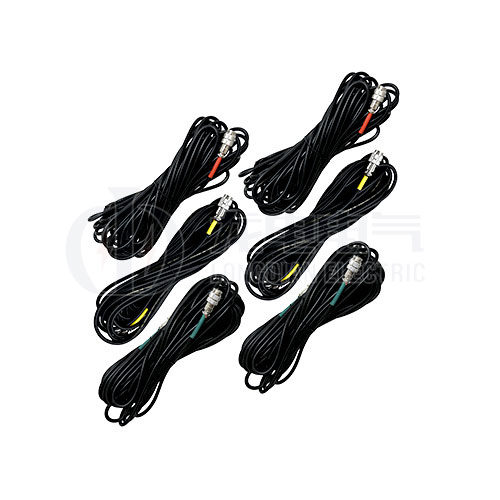

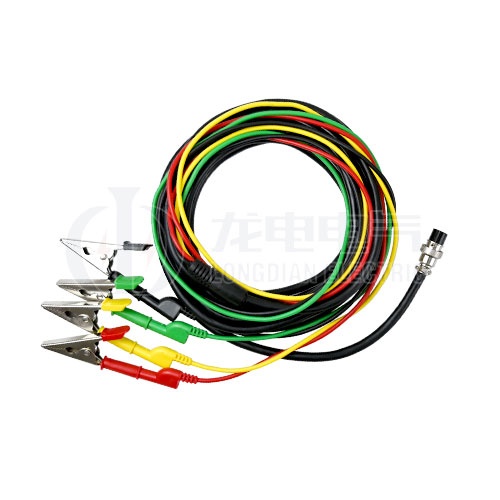

支持同時測量多達12路金屬觸頭斷口、6路主斷口與輔助斷口、3/6路合閘電阻、1路速度（可選配至3路）、3/6路雙端接地測量（感應法可選配3路或6路）。采用加速度、數字、模擬及電阻性等多種傳感器，精準測量開關的行程、超程、反彈、過沖等關鍵參數。

◆ 智能分析與對比：

內置包絡線功能，通過單次開關測試數據生成標準包絡線，便于后續測試結果的對比分析。同時，支持開關震動頻率分析，為設備狀態評估與維護提供科學依據。

◆ 卓越抗干擾性能：

內部集成高效抗干擾電路，確保在高達800KV的變電站環境中也能穩定可靠地工作，滿足復雜環境下的測試需求。
