多工位獨立控制,支持批量測試互不干擾
支持多階段自動磨合,靈活適配不同任務
精準定時防線圈燒毀,實時監測語音告警

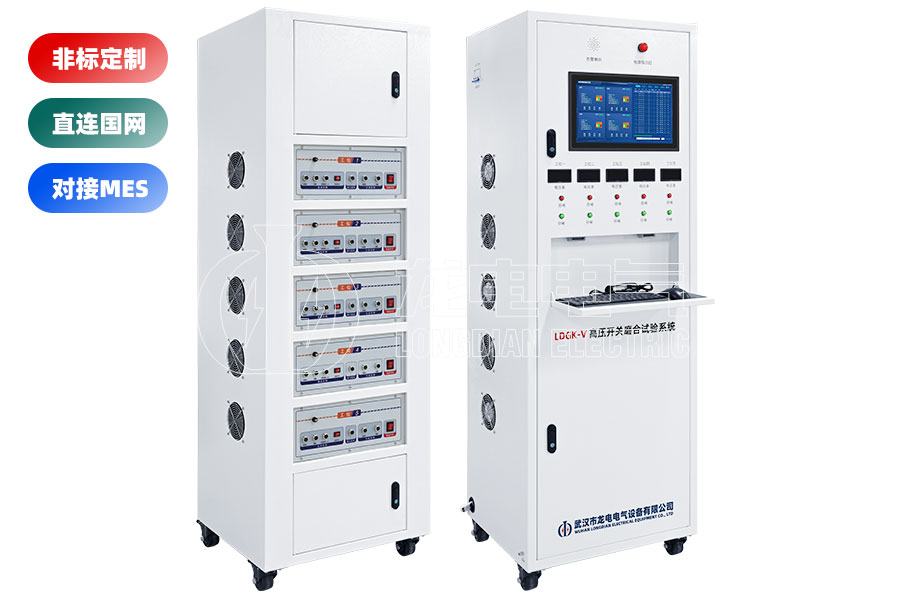

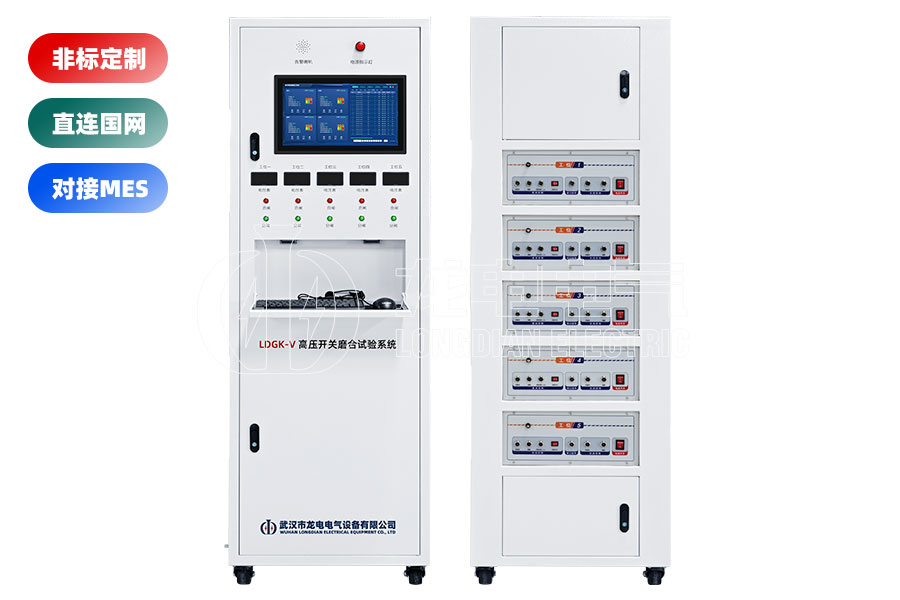

LDGK-V 五工位高壓開關磨合測試系統是一款專為斷路器(高壓開關)和接觸器(單控制線圈)設計的自動化磨合試驗設備。該系統采用工業電腦控制,配備15.6寸觸摸屏、Windows 10專業版操作系統及人性化界面,支持多階段磨合任務的設定與執行。設備集成4~8個獨立控制工位,可同時對多臺開關進行磨合測試,適用于新裝配開關的機械磨合、性能檢測與故障診斷,確保設備運行的可靠性與穩定性。
| 電源輸入 | AC220V±15%,50Hz±10Hz |
| 單臺功率 | 2500W |
| 分閘電源 | AC/DC6~270V/10A (AC為選配) ,精度1% |
| 合閘電源 | AC/DC6~270V/10A (AC為選配) ,精度1% |
| 儲能電源 | AC/DC6~270V/10A (AC為選配) ,精度1% |
| 斷口時間測量 | 1~1000ms,精度0.1% |
| 工位數 | 5個(選配,最多可選8工位) |
| 磨合次數 | 1~30000次(可根據要求定制更多次數的磨合) |

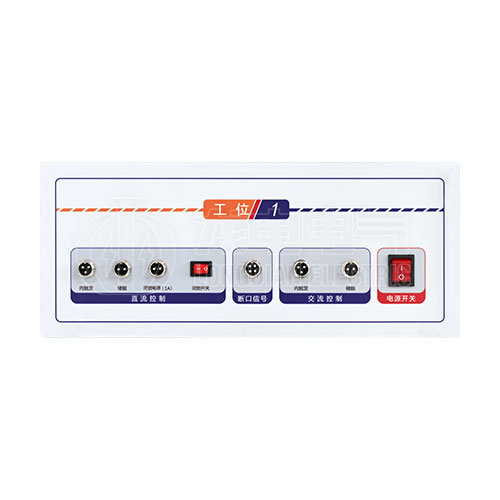

◆ 多工位獨立控制:支持最多8個工位(標配5個),每個工位具有獨立的電源和控制單元,互不干擾,適合批量測試。
◆ 靈活的磨合模式:支持單合、單分、合分、分合、分合分等多種磨合任務,并可設置多階段任務組合,適應不同類型開關的測試需求。
◆ 精準的時間控制:分合間隔時間、電壓輸出時間均可設置(1~200s或20ms~200s),避免線圈過熱或損壞,確保測試安全。

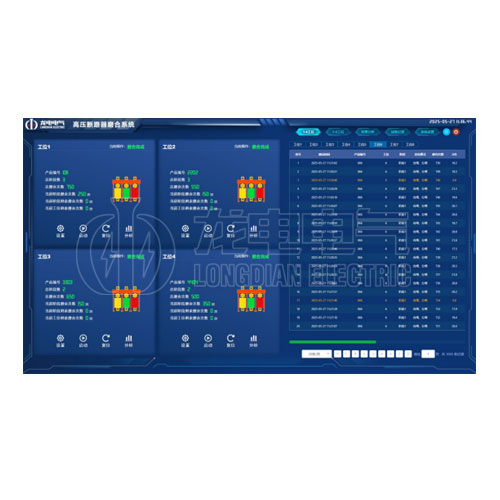

◆ 實時監測與語音告警:實時顯示合/分閘時間、斷口狀態、拒動次數等數據。當發生拒合/拒分且達到設定容錯次數時,系統自動停止并語音報警。
◆ 數據存儲與分析:內置大容量硬盤,支持海量數據存儲與歷史查詢。測試完成后可生成磨合次數、合格率、異常次數等統計報表。
◆ 高低電壓自適應輸出:合閘、分閘、儲能電壓可獨立設置(如85%、65%、100%額定電壓),響應速度快,輸出精度高,適應不同磨合階段需求。
◆ 安全保護機制:每路電源配有獨立保險(20A),具備短路保護功能。發生故障時自動切斷輸出,保障設備和被試品安全。
◆ 記憶與續測功能:意外斷電后,系統可記憶當前測試進度,下次開機可選擇繼續測試或重新開始,避免重復勞動。
◆ 工業級設計:采用IGBT控制技術,電源模塊輕量化設計,散熱良好,適應長時間連續工作環境。
◆ 可擴展性強:可選配MES/ERP系統接入,支持?jǐn)?shù)據上傳與遠程管理,滿足智能化工廠需求。
