互感器鐵芯絕緣損壞的測試特征解析——從數據異?？礉撛陲L(fēng)險

互感器作為電力系統中計量與保護的重要設備，其鐵芯絕緣狀態直接關系到測量精度和運行安全。一旦鐵芯絕緣損壞，容易引發局部過熱、計量誤差甚至二次回路異常。在日常試驗與狀態評估中，通過多項測試數據的綜合分析，可以較為準確地識別互感器鐵芯絕緣受損的典型特征。

首先，在絕緣電阻與介質損耗測試中出現異常變化，往往是鐵芯絕緣劣化的早期信號。鐵芯對地或鐵芯與繞組之間絕緣受潮、老化后，絕緣電阻值明顯下降，介質損耗因數（tanδ）上升，且測試結果重復性變差。這類現象通常說明鐵芯絕緣性能已不能滿足長期運行要求。

其次，勵磁特性和變差特性曲線異常也是判斷鐵芯絕緣損壞的重要依據。鐵芯絕緣破壞后，等效磁路發生變化，勵磁電流在較低電壓下就會明顯增大，伏安特性曲線拐點前移，曲線不再平滑。對于電流互感器而言，變差曲線出現突變或不規則波動，往往提示鐵芯存在局部短接或絕緣擊穿現象。

再次，二次回路對地電壓及鐵芯接地電流異常同樣具有較高的指示意義。在正常情況下，互感器鐵芯通常采取單點接地方式，若鐵芯絕緣損壞形成多點接地，測試時會發現鐵芯接地電流增大，甚至在二次回路上檢測到異常對地電壓。這不僅影響測量準確性，還可能危及二次設備安全。

此外，在比差、角差測試結果不穩定的情況下，也需重點關注鐵芯絕緣狀態。鐵芯絕緣損壞會改變磁通分布，使互感器在不同負載或電流條件下的比差、角差波動明顯，難以保持在標準允許范圍內。這類特征在運行互感器狀態評估中尤為常見。

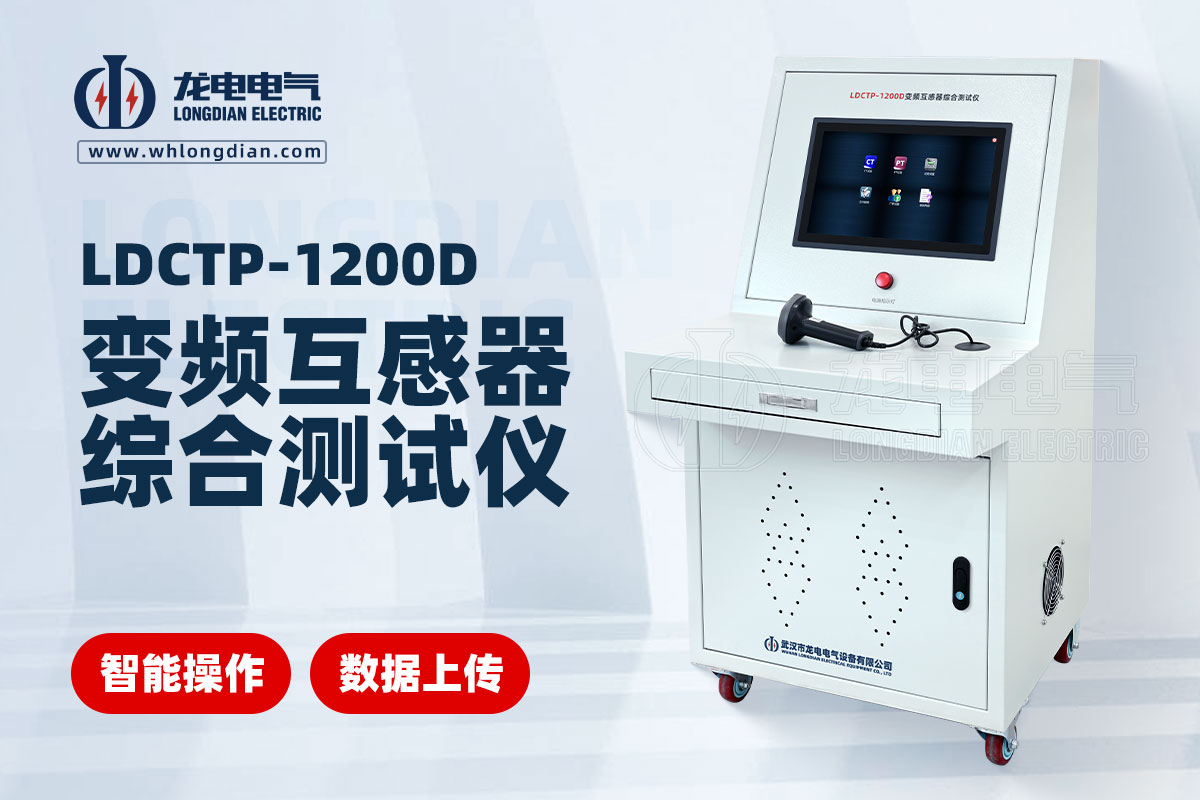

在實際檢測中，采用武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，可對勵磁特性、變差、比差、角差等多項參數進行一體化測試與分析，有助于從多維數據中準確識別鐵芯絕緣損壞的特征，為設備檢修或更換提供科學依據。

總體而言，互感器鐵芯絕緣損壞并非單一指標異常即可判定，而是通過多項測試特征的綜合反映。通過規范試驗方法，并借助功能完善、精度可靠的測試設備，才能及早發現隱患，保障互感器及電力系統的安全穩定運行。
