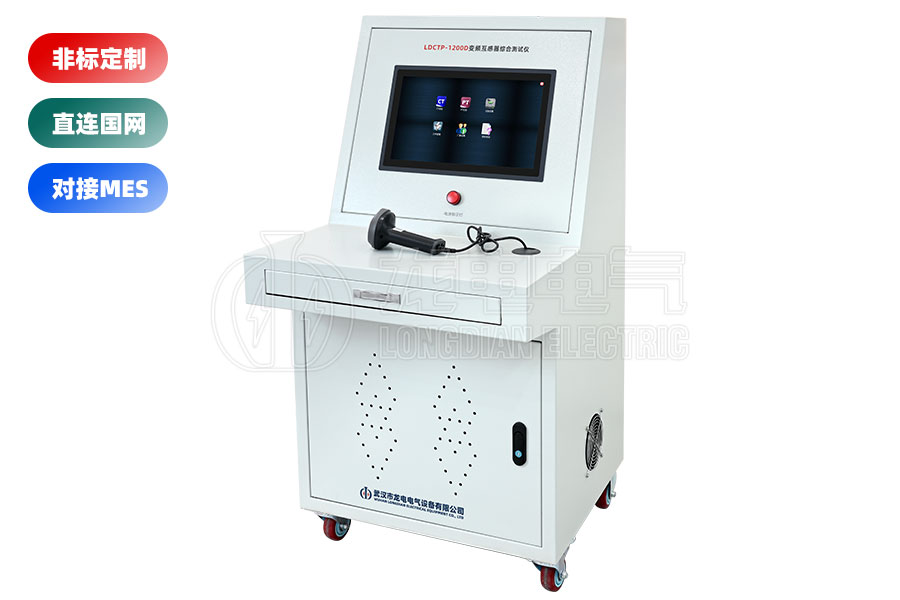

變頻互感器綜合測試系統是武漢龍電電氣研發的新一代革新型CT/PT專業測試設備。它基于高性能DSP和FPGA技術，采用先進的變頻法測試原理，替代傳統調壓器、升流器等笨重設備，實現輕量化、高精度、全自動化的互感器現場測試。支持保護類、計量類、TP類等各類CT/PT的勵磁特性、變比、極性、負荷、比差角差等全項目檢測，滿足GB1208、GB16847、GB1207等國內外標準要求，是電力系統互感器檢定、運維的核心工具。支持試驗數據一鍵上傳，可通過掃碼槍或人工輸入產品編號，直接對接企業生產管理系統（MES）及國家電網平臺，滿足數字化監管需求。

1. 全能測試能力

• 覆蓋CT/PT全參數：勵磁特性（伏安曲線）、變比、極性、二次繞組電阻、負荷、比差、角差、10%誤差曲線、暫態參數（Ts、Kr）等。

• 支持CT類型：P/TPY/PR/PX/TPS/TPX/TPZ；PT類型：P/計量級。

2. 革命性測試技術

• 變頻法測試：僅需輸出180V交流電壓和12A電流（峰值36A），即可測試拐點高達60kV的CT，徹底規避高壓風險。

• 高精度：變比誤差±0.1%、角差±2min，支持0.2S級CT測量，變比范圍1-40000。

3. 高效現場應用

• 免標準設備：無需外接升流器、負載箱、標準互感器，單機完成所有測試。

• 一鍵測試：CT直阻、勵磁、變比、極性采用同一接線，操作效率提升80%。

4. 智能化操作體驗

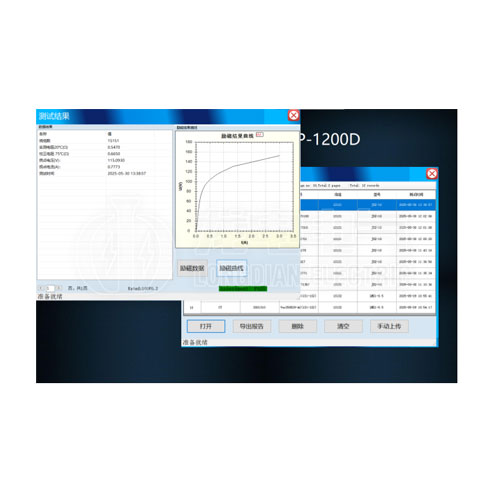

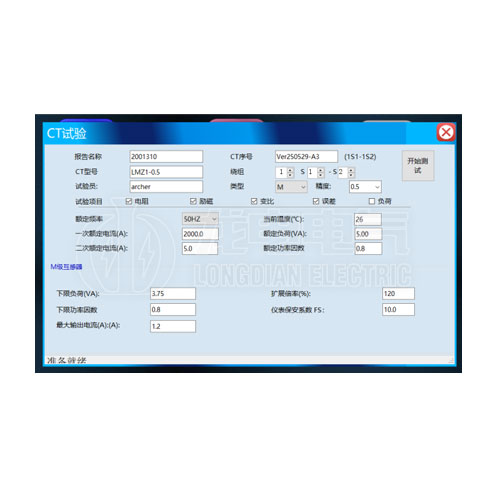

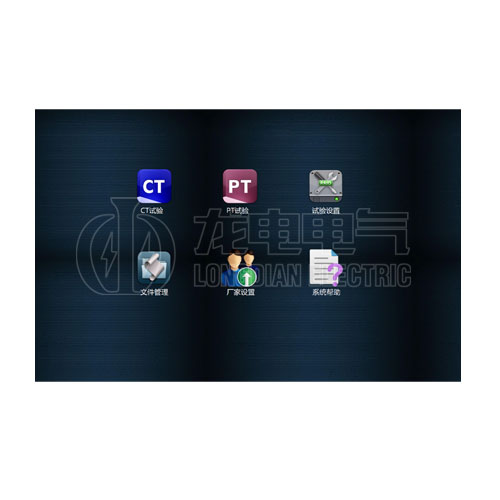

• 動態圖形界面：15寸觸摸屏，界面人性化設計，實時顯示測試圖形與參數。

• 配備鼠標和鍵盤操作：快捷輸入，無需翻閱說明書。

• 自動生成報告：一鍵輸出完整測試數據與曲線。

5. 數據管理與互聯

• U盤導出：測試結果支持U盤導出，兼容后臺分析軟件（可對接MES/國網平臺）。

• 數據存儲：內部存儲器掉電不丟失，支持歷史數據對比與評估。

• 軟件升級：通過U盤實現程序升級，持續擴展功能。

6. 安全與可靠性

• 多重保護：過流/過熱保護、接地端子強制要求、短路防護設計。

• 工業級防護：寬溫工作（-10℃~50℃）、防跌落結構、通風散熱優化。
