在電力系統繼電保護中，電流互感器（CT）的性能直接影響保護裝置的動作準確性。而在評估CT性能時，“拐點電壓”和“勵磁特性”是兩個至關重要的參數。它們不僅反映互感器的工作狀態，還直接關系到繼電保護能否在故障時正確動作。

首先，需要理解什么是拐點電壓。拐點電壓是指在互感器勵磁曲線上，電壓與電流關系由線性逐漸轉為非線性急劇變化的臨界點。換句話說，當勵磁電壓超過這一點后，電流會迅速增加，鐵芯進入飽和狀態。一旦CT發生飽和，其輸出電流將不再與一次電流成比例，從而導致繼電保護裝置接收到失真的信號。

接下來是勵磁特性，它描述的是互感器鐵芯在不同電壓下的勵磁電流變化規律。通過繪制伏安特性曲線，可以直觀反映CT從線性區進入飽和區的全過程。勵磁特性越穩定，說明互感器在較大電流范圍內仍能保持良好的線性輸出，有利于繼電保護準確獲取故障電流信息。

那么，這兩個參數為什么對繼電保護如此重要？首先，在電力系統發生短路故障時，電流會瞬間大幅增加。如果CT拐點電壓偏低，很容易提前進入飽和區，導致輸出電流被“削頂”，使保護裝置誤判故障電流大小，可能出現拒動或誤動的情況。

其次，對于差動保護等高靈敏度保護方式，勵磁特性的一致性尤為關鍵。如果不同CT之間特性差異較大，在外部故障時可能產生不平衡電流，從而引發誤動作，嚴重影響系統安全運行。因此，在設備投運前進行勵磁特性測試，是保證保護系統可靠性的必要步驟。

在實際檢測過程中，通常通過伏安特性測試獲取拐點電壓及勵磁曲線數據。測試時對互感器逐步升壓，記錄對應電流變化，從而繪制完整曲線，并判斷是否滿足標準要求。規范的測試流程與高精度設備，是確保數據可靠的關鍵。

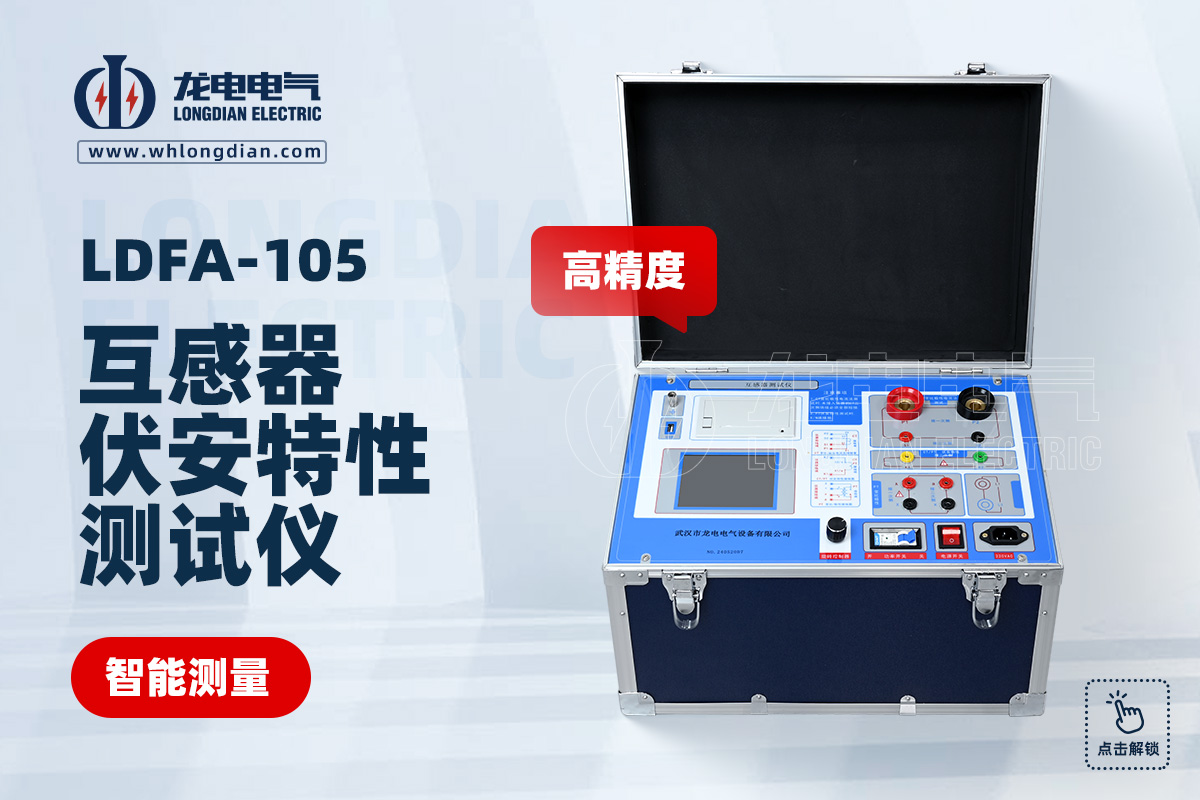

在設備應用方面，武漢市龍電電氣設備有限公司生產的互感器伏安特性測試儀，能夠自動完成勵磁曲線測試、拐點電壓識別及數據分析，具有測試精度高、操作便捷等特點，廣泛應用于繼電保護調試與電力設備檢測現場。

此外，在運維過程中還應結合歷史測試數據進行趨勢分析。如果拐點電壓逐年下降或勵磁特性發生明顯變化，可能意味著互感器鐵芯老化或絕緣性能下降，需要及時處理，以避免影響保護系統運行。

綜上所述，拐點電壓和勵磁特性是評估電流互感器性能的核心指標，對繼電保護的準確性和可靠性具有決定性影響。通過科學測試與合理分析，可以有效保障電力系統在故障情況下的快速、準確響應。
