在城市配電網運行過程中,地下電纜因其隱蔽性強、環境復雜,一旦發生故障,往往會給運維帶來較大挑戰。如何快速、準確定位故障點,成為保障供電可靠性的關鍵。本文結合實際案例,解析電纜故障測試儀在城市配網中的現場應用流程與效果。
某城市10kV配電線路在運行中突發停電,經初步檢查確認屬于電纜故障。由于該線路位于市區主干道下方,周邊地下管網密集,若盲目開挖將帶來較高成本與風險。因此,運維人員決定采用專業電纜故障測試儀進行精準定位。
首先,在故障性質判斷階段,通過絕緣電阻測試及初步分析,判斷該故障為高阻接地類型。這類故障難以通過常規電阻測量直接定位,需要進一步測試手段。
隨后進入預定位階段,使用脈沖反射法(TDR)對電纜進行測試。通過分析反射波形,初步判斷故障點距離測試端約為380米,將排查范圍縮小至較小區域。
在此基礎上,開展路徑確認與精確定位。運維人員利用路徑儀確認電纜走向,并通過沖擊高壓設備使故障點產生放電信號,再結合聲磁同步定位方法進行地面檢測。最終,在距離測試端約372米處檢測到明顯聲磁同步信號,確定為故障點位置。
開挖驗證后發現,該處電纜因長期受潮導致絕緣老化擊穿,定位結果與實際位置誤差控制在1米以內,大幅減少了施工范圍與修復時間。整個測試過程從故障確認到精準定位僅用時數小時,相比傳統方式效率顯著提升。

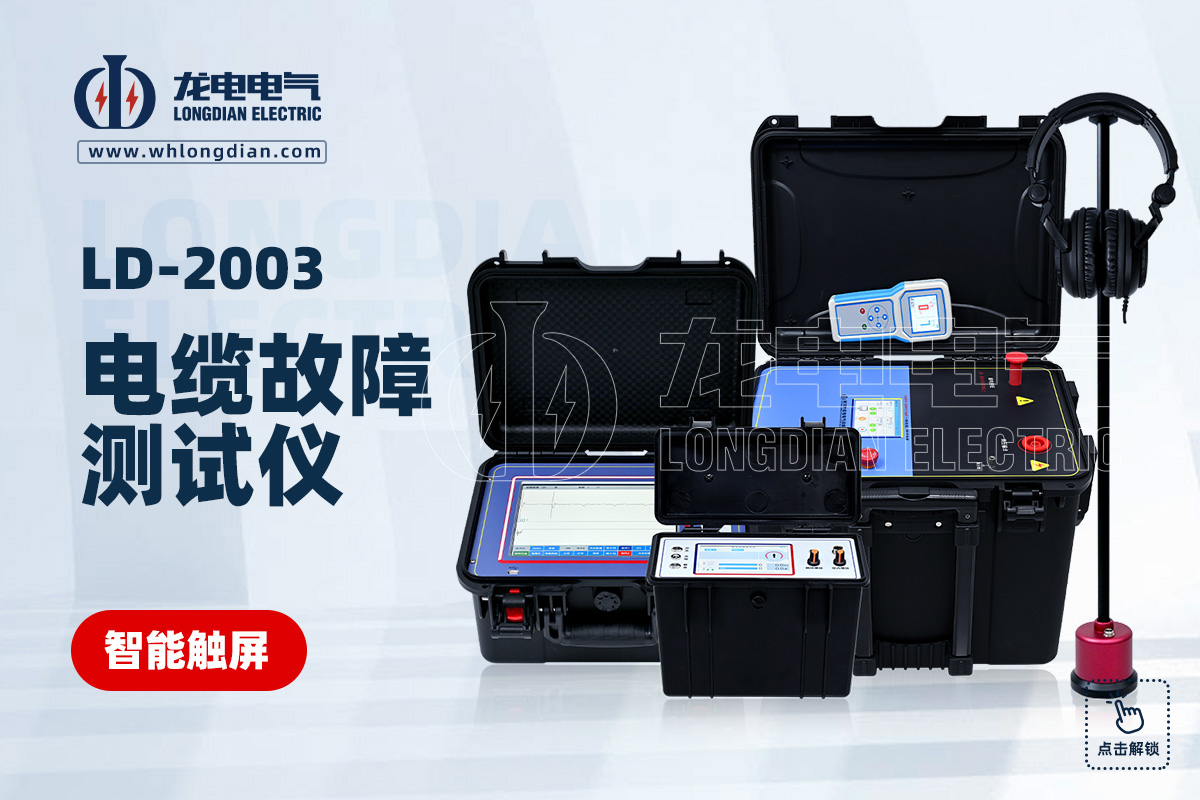

在本次應用中,設備性能發揮了關鍵作用。武漢市龍電電氣設備有限公司生產的電纜故障測試儀,集成了預定位、路徑查找及精確定位功能,具備高采樣精度與強抗干擾能力,能夠適應城市復雜電磁環境,為現場快速定位提供了有力保障。
此外,在城市環境中進行電纜故障檢測時,還需綜合考慮交通、地下設施及電磁干擾等因素。合理制定測試方案、規范操作流程,是確保測試成功的重要前提。
綜上所述,電纜故障測試儀在城市配網中的應用,能夠顯著提升故障定位效率與準確性。通過科學流程與先進設備相結合,可以有效縮短停電時間,降低運維成本,為城市電網安全運行提供堅實支撐。
